Chicago Metallic T24 Click D2890 ECR Class D

Korrosionsbeständige Unterkonstruktion mit 24 mm breiten T-Schienen
Datenblatt herunterladen
Datenblatt herunterladen
Zurück
Spezielle, beidseitige Beschichtung sorgt für Korrosionsschutz der Klasse D gem. DIN EN 13964
Sämtliches Zubehör mit dem gleichen Korrosionsschutz verfügbar
Einsetzbar in Bereichen in denen Bedingungen der Beanspruchungsklasse D gem. DIN EN 13964 herrschen
CMC - Click2-DE

Verbindung

Zurück

Leistung

Tragfähigkeit Tragfähigkeit

Chicago Metallic™ T24 Click D2890 ECR Class D deflection

 Kg/m²
Abhängeabstand (mm) Modulgröße (mm) Bei einer Gesamtdurchbiegung von...
2.5 mm 4.0 mm
1250 625 x 625 8.0 13.3
1250 1250 x 625 8.8 14.5
Korrosionsbeständigkeit Korrosionsbeständigkeit D
Brandverhalten Brandverhalten A1
Umwelt Umwelt Vollständig recycelbar
Back

Chicago Metallic™ T24 Click D2890 ECR Class D deflection

 Kg/m²
Abhängeabstand (mm) Modulgröße (mm) Bei einer Gesamtdurchbiegung von...
2.5 mm 4.0 mm
1250 625 x 625 8.0 13.3
1250 1250 x 625 8.8 14.5
Back
Back
Back
Zurück

Winkel und Zubehör

Tragschiene

Component Länge Height Width Product number Farben Verpackung
Tragschiene

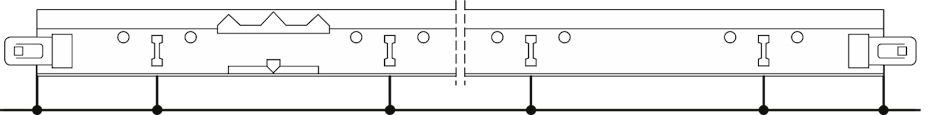

-2800 CD.tif Tragschiene T24 Klick ECR Klasse D 3750 38 24 T24 D MR CL&HK Weiss 001 See Packaging Dimensions

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 24 Distance between slots: 78,125 / 156,25 / 22 x 156,25 / 78,125

Querschiene

Component Länge Height Width Product number Farben Verpackung
Querschiene

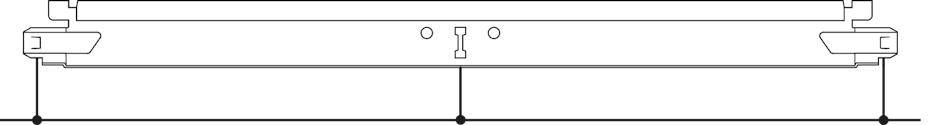

-2892CD.tif Querschiene T24 Klick ECR Klasse D 625 38 24 T24 D CT CLICK Weiss 001 See Packaging Dimensions

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 1 Distance between slots: 312,5 / / / 312,5

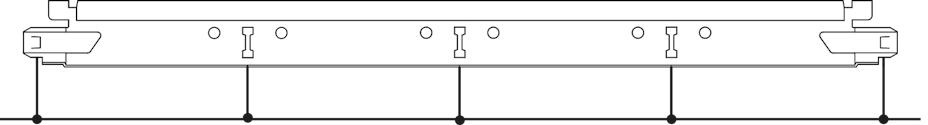

-2894 CD.tif Querschiene T24 Klick ECR Klasse D 1250 38 24 T24 D CT CLICK Weiss 001 See Packaging Dimensions

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 3 Distance between slots: 312,5 / 312,5 / 312,5 / 312,5

Wandwinkel

Component Länge Height Width Product number Farben Verpackung
L-Winkel
D1420.tif L-Wandwinkel 24x24 mm Korrosionsschutzklasse D 3050 L24x24 D Weiss 001 See Packaging Dimensions
D1439.tif L-Wandwinkel 24x19 mm Korrosionsschutzklasse D 3050 24 19 L19x24 D Weiss 001 See Packaging Dimensions
C-Winkel
D1449.tif C-Wandwinkel 20x40x20 mm Korrosionsschutzklasse D 3050 40 20 C37 D Weiss 001 See Packaging Dimensions

Zubehör

Component Height Product number Verpackung
Korrosionsbeständig (D)
D10200B.tif Noniusoberteil / gebogen / ECR Klasse D 85 NH D 85 See Packaging Dimensions
NH D CLIP.tif Sicherungsstift für Noniusabhänger / ECR Klasse D NH D CLIP See Packaging Dimensions
D10230.tif Noniusunterteil für T24x38 mm Schienen / ECR Klasse D 190 NH D T See Packaging Dimensions
Druckfeder
HDC 1.tif Druckfeder aus Kunststoff für Platten von 15-20 mm (A-Kante), 15-30 mm (E-Kante), 20-25 mm (X-,M- und Z-Kante), 20-30 mm (D-Kante) HDC 1 See Packaging Dimensions
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 24 Distance between slots: 78,125 / 156,25 / 22 x 156,25 / 78,125
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 1 Distance between slots: 312,5 / / / 312,5
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 3 Distance between slots: 312,5 / 312,5 / 312,5 / 312,5
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück

Downloads

documents





pdf
Chicago Metallic T24 Click D2890 ECR Class D | Datenblatt
Chicago Metallic T24 Click D2890 ECR Class D | Datenblatt

pdf
DoP-RFN-PTLECRD-A02 - L-Wandwinkel 24x19 mm Korrosionsschutzklasse D
DoP-RFN-PTLECRD-A02 - L-Wandwinkel 24x19 mm Korrosionsschutzklasse D

pdf
DoP-RFN-PTUECRD-A02 - C-Wandwinkel 20x40x20 mm Korrosionsschutzklasse D
DoP-RFN-PTUECRD-A02 - C-Wandwinkel 20x40x20 mm Korrosionsschutzklasse D

pdf
DoP-RFN-ACCNONIUSECRD-A02 - Sicherungsstift für Noniusabhänger / ECR Klasse D
DoP-RFN-ACCNONIUSECRD-A02 - Sicherungsstift für Noniusabhänger / ECR Klasse D

pdf
DoP-RFN-ACCNONIUSECRD-B02 - Noniusunterteil für T24x38 mm Schienen / ECR Klasse D
DoP-RFN-ACCNONIUSECRD-B02 - Noniusunterteil für T24x38 mm Schienen / ECR Klasse D

pdf
DoP-RFN-T2438MDECRD-A02 - Tragschiene T24 Klick ECR Klasse D
DoP-RFN-T2438MDECRD-A02 - Tragschiene T24 Klick ECR Klasse D

pdf
DoP-RFN-T2438MCECRD-A02 - Querschiene T24 Klick ECR Klasse D
DoP-RFN-T2438MCECRD-A02 - Querschiene T24 Klick ECR Klasse D

pdf
DoP-RFN-ACCHDCECRD-A02 - Druckfeder aus Kunststoff für Platten von 15-20 mm (A-Kante), 15-30 mm (E-Kante), 20-25 mm (X-,M- und Z-Kante), 20-30 mm (D-Kante)
DoP-RFN-ACCHDCECRD-A02 - Druckfeder aus Kunststoff für Platten von 15-20 mm (A-Kante), 15-30 mm (E-Kante), 20-25 mm (X-,M- und Z-Kante), 20-30 mm (D-Kante)

pdf
Umweltproduktdeklarationen (EPD) - Unterkonstruktionen
Umweltproduktdeklarationen (EPD) - Unterkonstruktionen
